?不同型號液氮罐內部結構圖，差異與使用上區別

　　液氮罐作為用于儲存和運輸液氮的設備，在不同型號間有明顯的內部結構差異。這些差異直接影響液氮罐的存儲容量、熱損失效率、操作便利性以及適用場合。根據不同需求，液氮罐的結構可以包括不同數量的層級隔熱層、內部壓力容器以及液氮注入和抽取的管道系統等。不同型號的液氮罐在使用中的區別主要體現在容量大小、保溫性能、攜帶便利性以及操作周期的長短等方面。

　　內部結構與差異

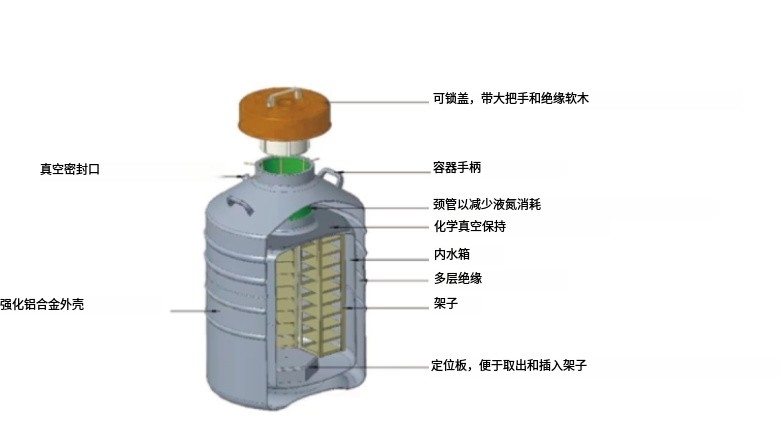

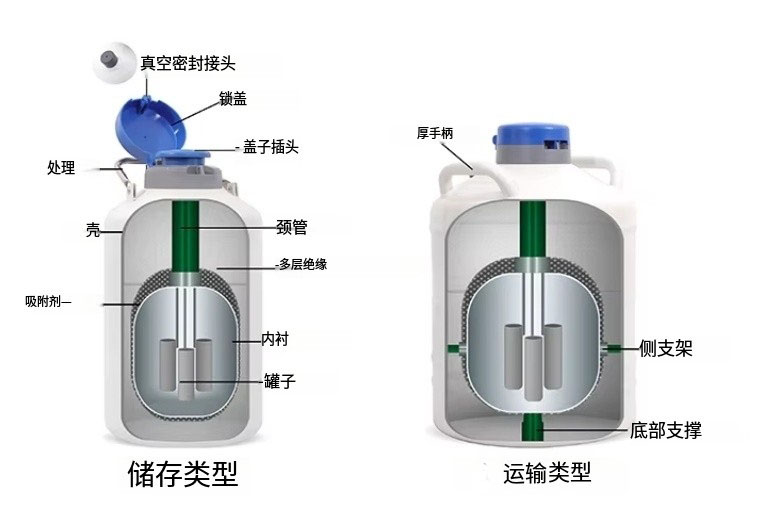

　　液氮罐的內部結構通常由內膽、外殼以及中間的隔熱層組成。不同型號的液氮罐在這些組成部分的尺寸、形狀以及材質上存在差異。例如，一些型號的液氮罐采用雙層真空設計，通過減少熱交換來降低熱損失，而其他型號則可能使用多層隔熱材料以提高保溫效果。液氮罐的內膽通常采用高強度鋁合金或不銹鋼材料，以保證液氮的長期儲存安全和不易變形。

　　以20L和50L液氮罐為例，20L型號的液氮罐通常具有較小的體積，適合實驗室小批量使用，其內膽和外殼之間的隔熱層厚度大約為5cm;而50L型號液氮罐則通常用于較大規模的儲存，隔熱層的厚度可達到10cm，以更好地抵抗外界環境熱量的傳導。50L液氮罐的內膽結構相對較大，通常設計有更復雜的管道系統來確保液氮的平穩抽取和注入。

　　容量與使用差異

　　液氮罐的容量對其在不同領域中的應用影響巨大。例如，較小容量的液氮罐(如10L-30L)多用于生物醫學領域，例如細胞存儲或冷凍保存較小樣本。這些液氮罐要求頻繁的液氮補充，但其體積較小，便于在實驗室中攜帶和操作。而大型液氮罐(如50L以上)則廣泛應用于工業生產、醫療機構的氣體供應等領域。大型液氮罐能夠儲存更多液氮，減少了液氮更換的頻率，適用于長時間、大批量使用。

　　在實際使用中，液氮罐的壓力和溫控性能至關重要。不同型號液氮罐在設計時會根據使用需求設定不同的工作壓力范圍。例如，常見的液氮罐工作壓力在-196°C下，通常要求罐體內部維持低于常溫的極低溫環境。較大容量的液氮罐，因其較高的儲存量和較長的使用周期，通常需要具備更的溫控系統，確保在長時間存儲過程中液氮不被過度蒸發。

　　結構差異對使用周期的影響

　　不同型號液氮罐的保溫性能對使用周期產生直接影響。20L型號液氮罐由于體積較小，保溫效果相對較差，一般能在常溫環境下保持液氮溫度約50天，之后需重新充填。而50L型號液氮罐，由于其更厚的隔熱層和更大的體積，能夠維持更長的存儲時間，通常可以在常溫環境下保持液氮的溫度100天以上，減少了液氮更換頻率，尤其適用于工業使用。

　　東亞液氮罐內部結構的不同還可能影響液氮的蒸發速率。例如，采用真空絕熱技術的液氮罐(如現代的50L液氮罐)能顯著降低蒸發速率，蒸發損失比傳統結構低至0.2%-0.5%/日。而傳統設計的液氮罐由于保溫效果較差，蒸發損失可能高達1%-1.5%/日。因此，用戶在選擇液氮罐時需要根據實際需求，考慮使用周期和蒸發損失的大小。
